佳能炫飞CP910墨盒已空故障修复

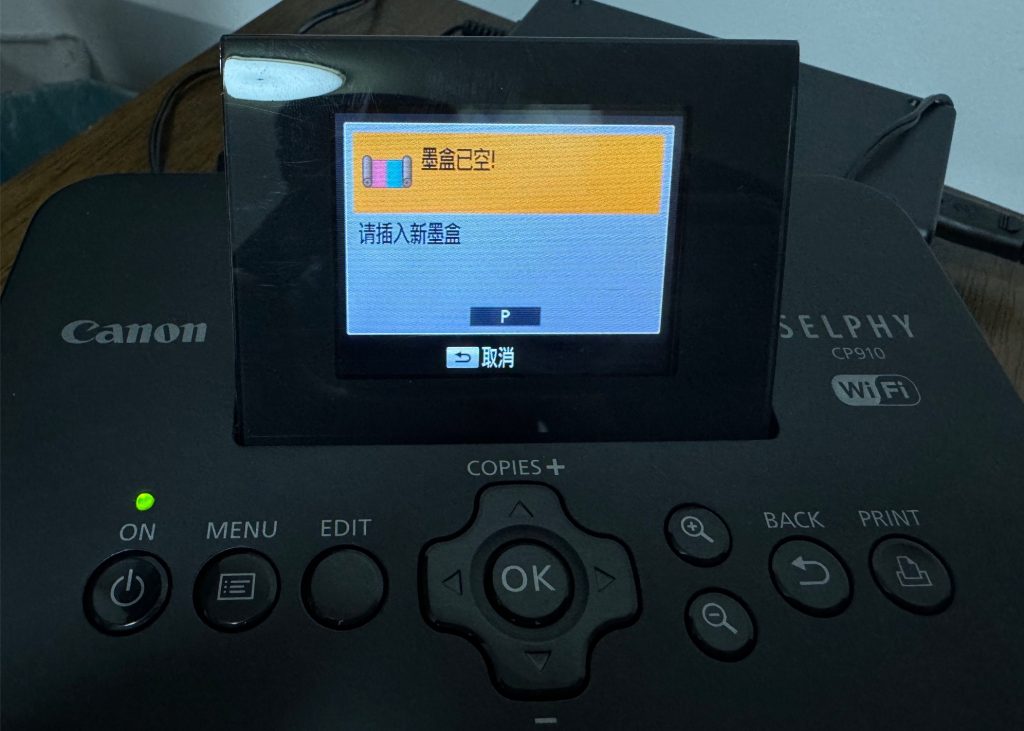

手里的这台佳能CP910照片打印机，算一下差不多是将近10年左右的老机器了，最近要打印下证件照，机器提示墨盒已空的故障，仔细查看了下，墨盒、打印纸等都正常的，想想可能是传动系统的故障，上网一搜，发现这个是佳能的照片打印机的通病，是由于一个传动齿轮打滑或者说是开裂引起的故障。看看手里还有两包相纸，又看看维修配件非常便宜。就动了维修的心思了。

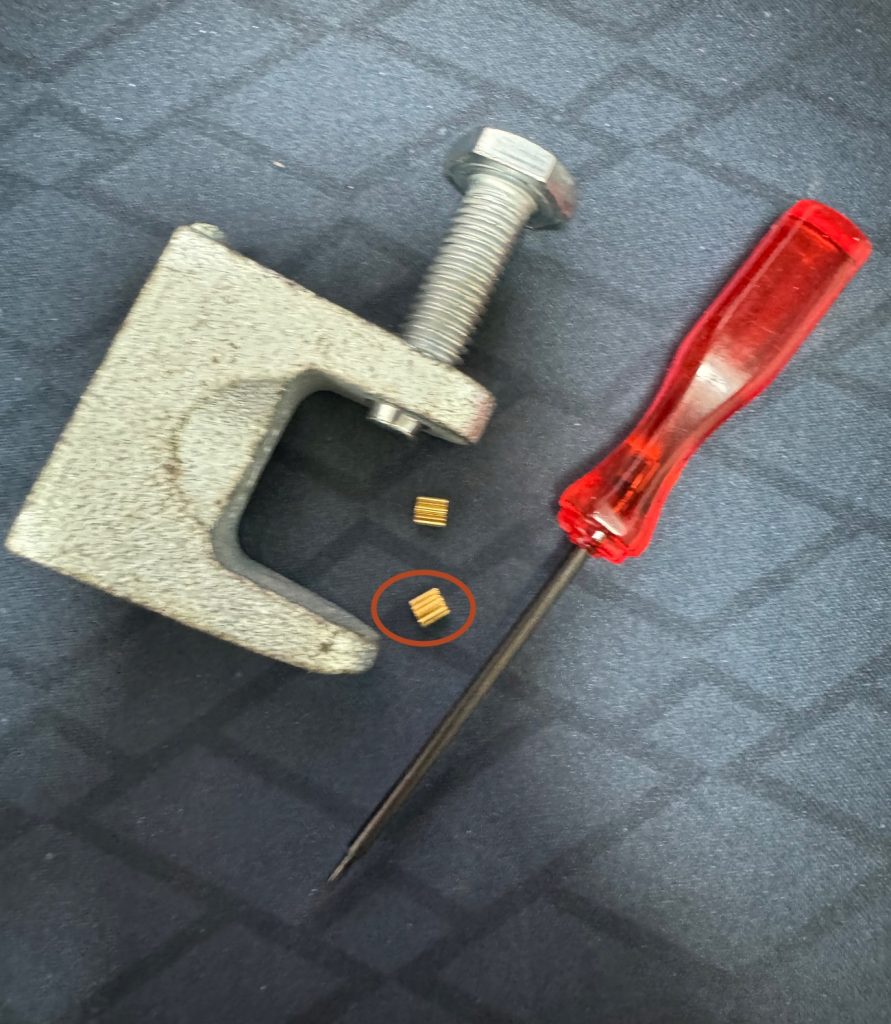

万能某宝一搜，相应的配件很多家在出售，选了带工具的套装，自己进行维修更换。配件如图所示。

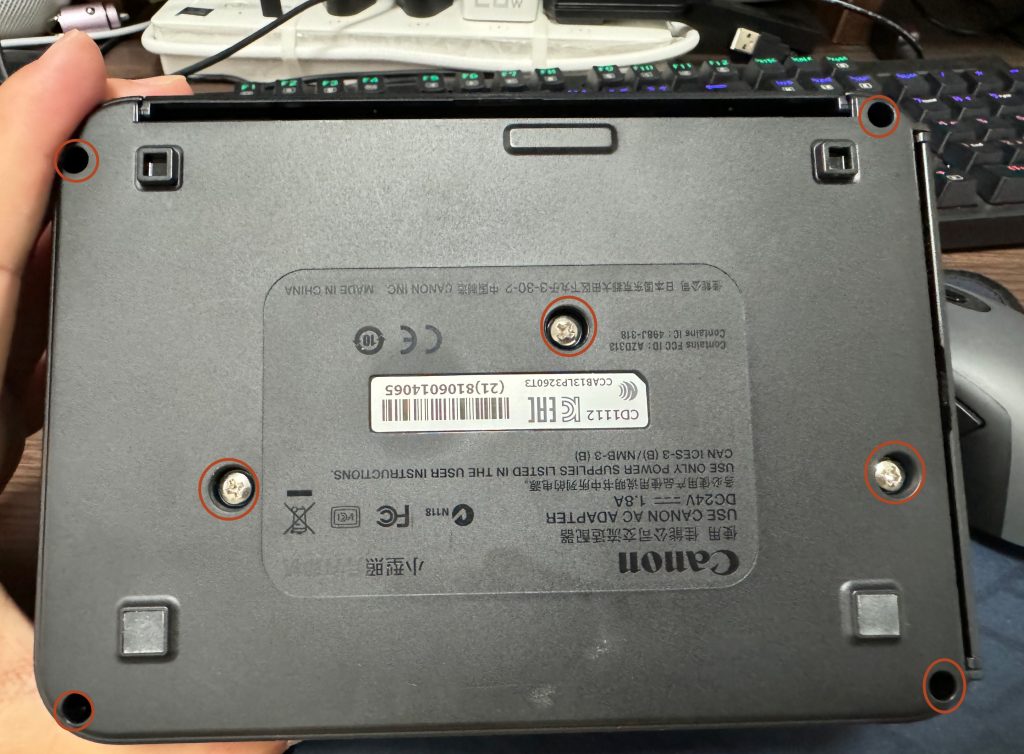

万事俱备，就开拆了。首先是把打印机的墨盒、相机纸盒、相机纸盒挡板都取下来，挡板取下比较简单，把塑料挡把弯一下，卡榫脱开就行。然后翻转打印机，拆下7颗螺丝。

接下来就是把底板取出，然后就是机器的机芯和电路板了。

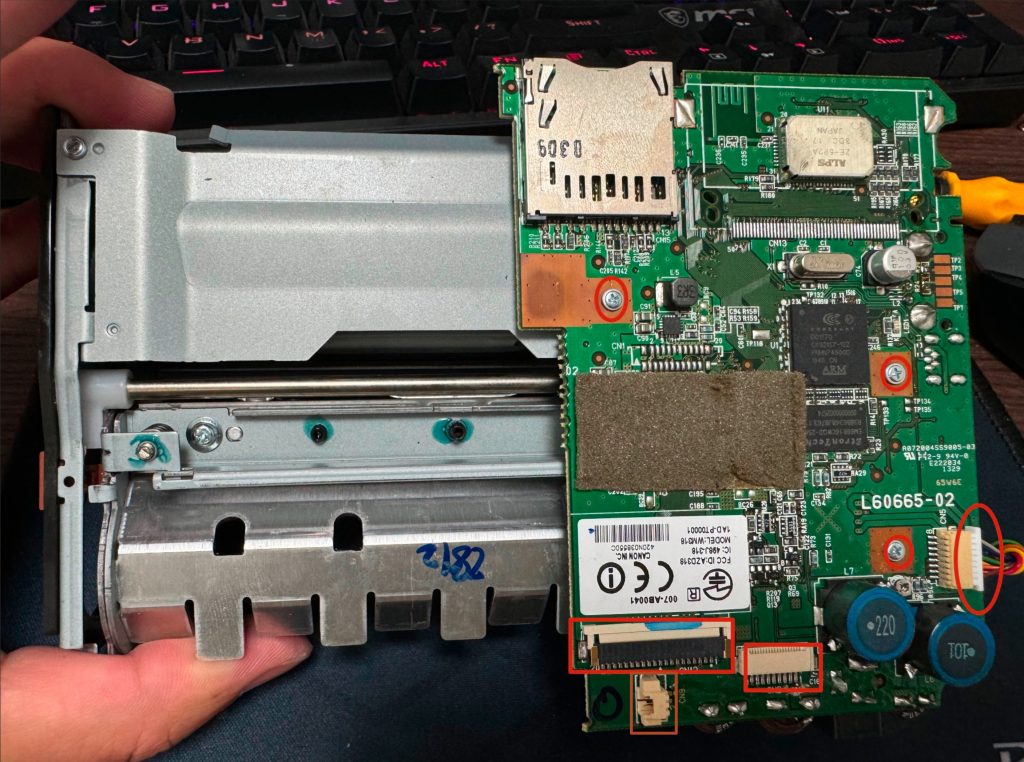

这里要拆三个主板螺丝，两组电源插头，以及两个排线，比较宽的那个排线，需要把白色挡板松开，其他的都是直接插拔，注意力度就行。

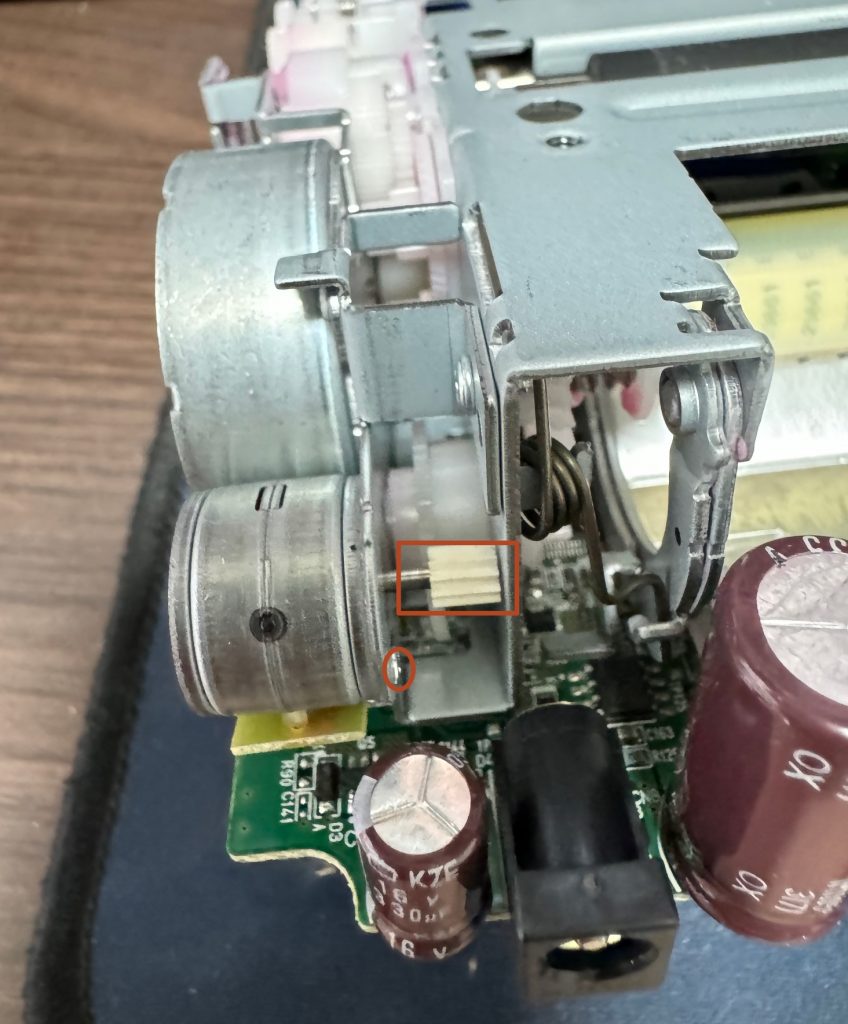

翻过来，白色的齿轮就是那个需要更换的，这个齿轮设计是通病，坏的不少，不是打滑就是开裂。拆开红色椭圆标记的螺丝，可以把电机拿下来。

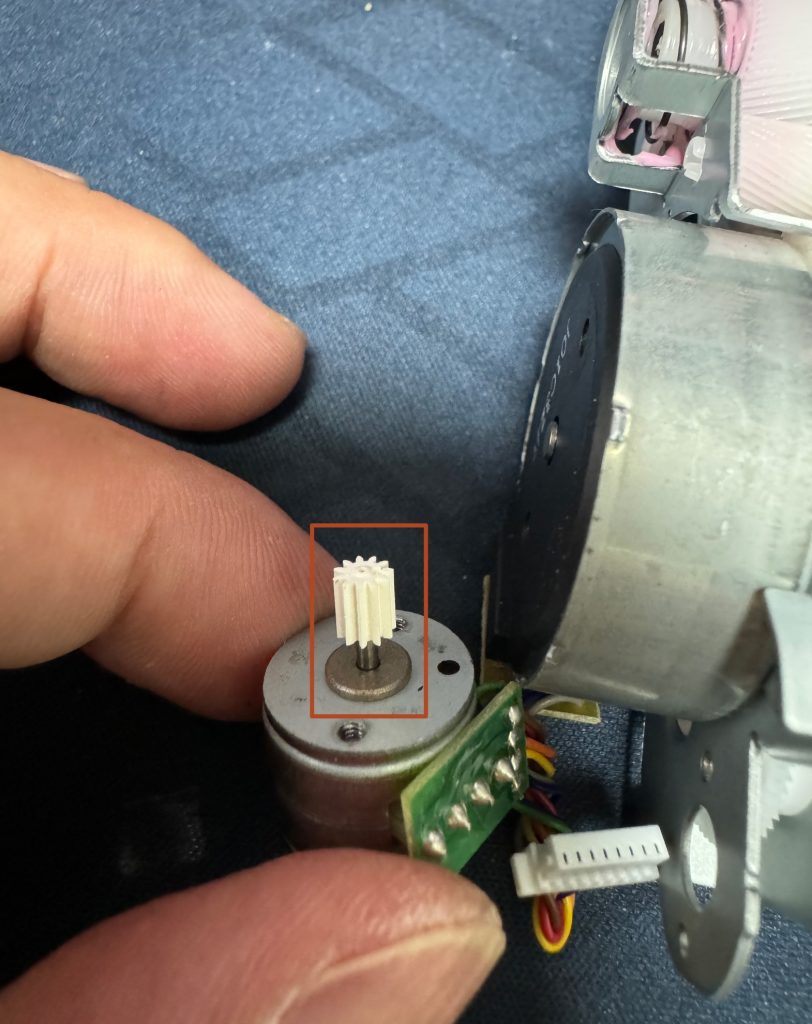

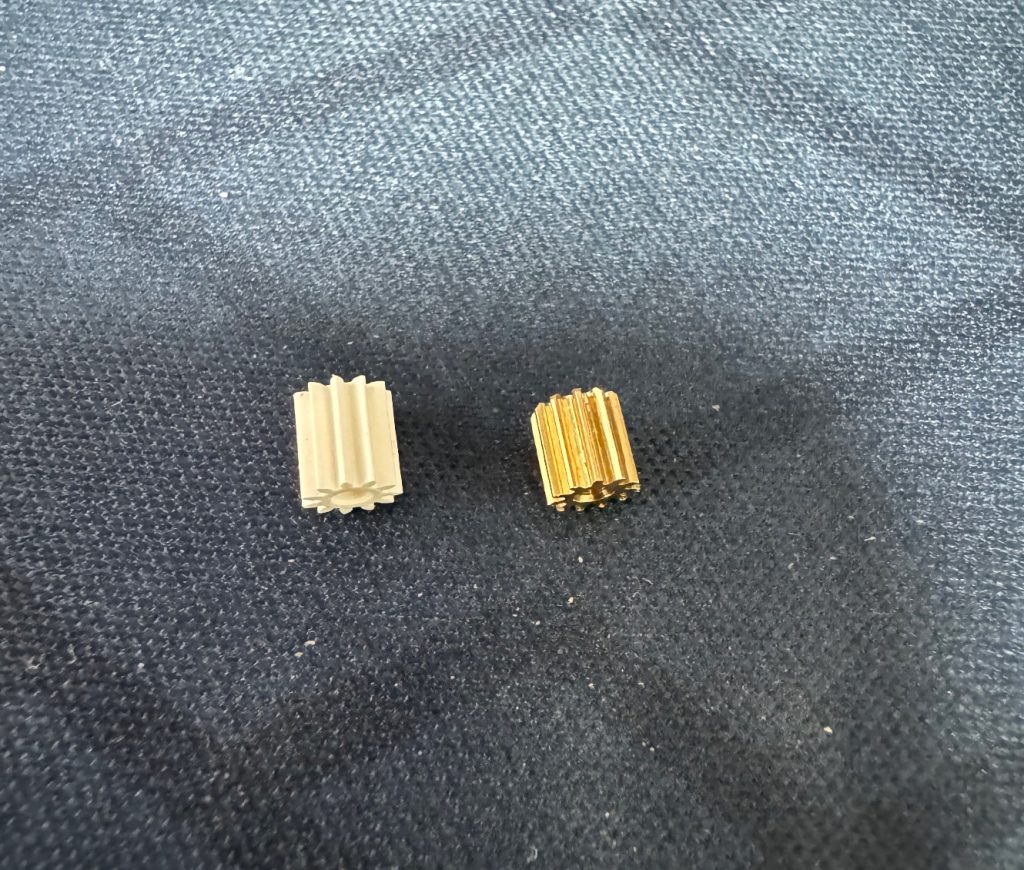

就是这个白色的塑料齿轮，我看了下，应该还没开裂，是打滑了。

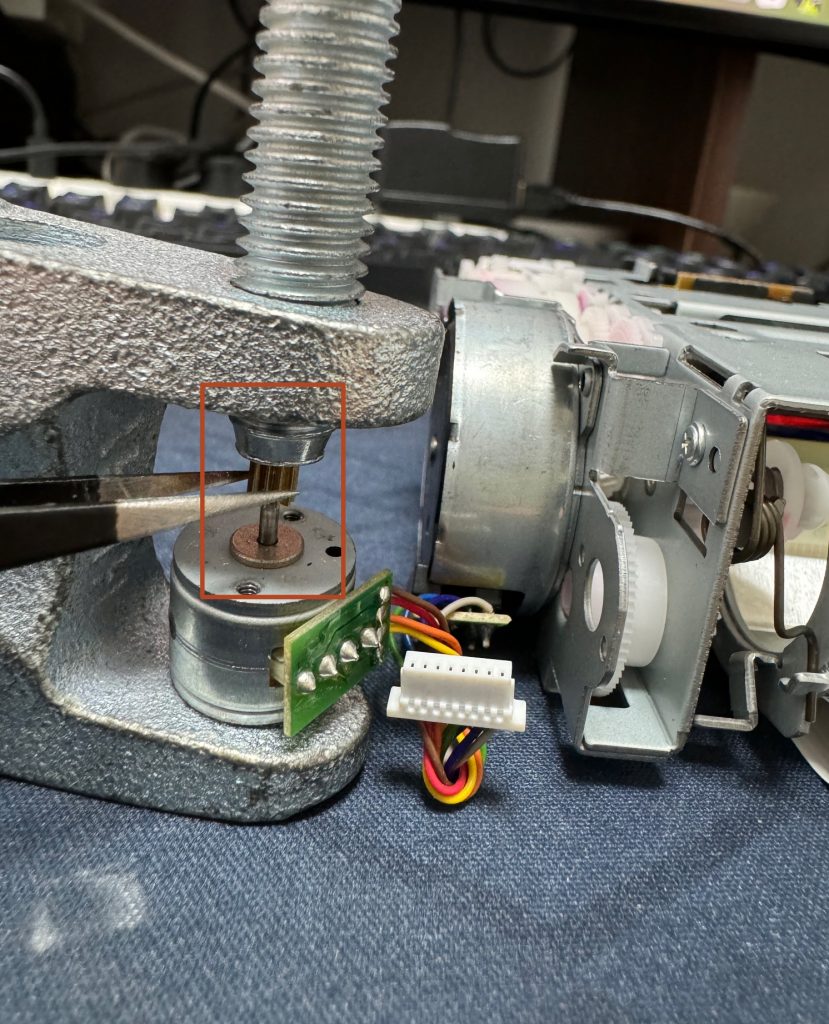

然后用这个套装工具，把替换的铜齿轮压到轴上，注意要慢慢均衡用力，别把轴压歪了。

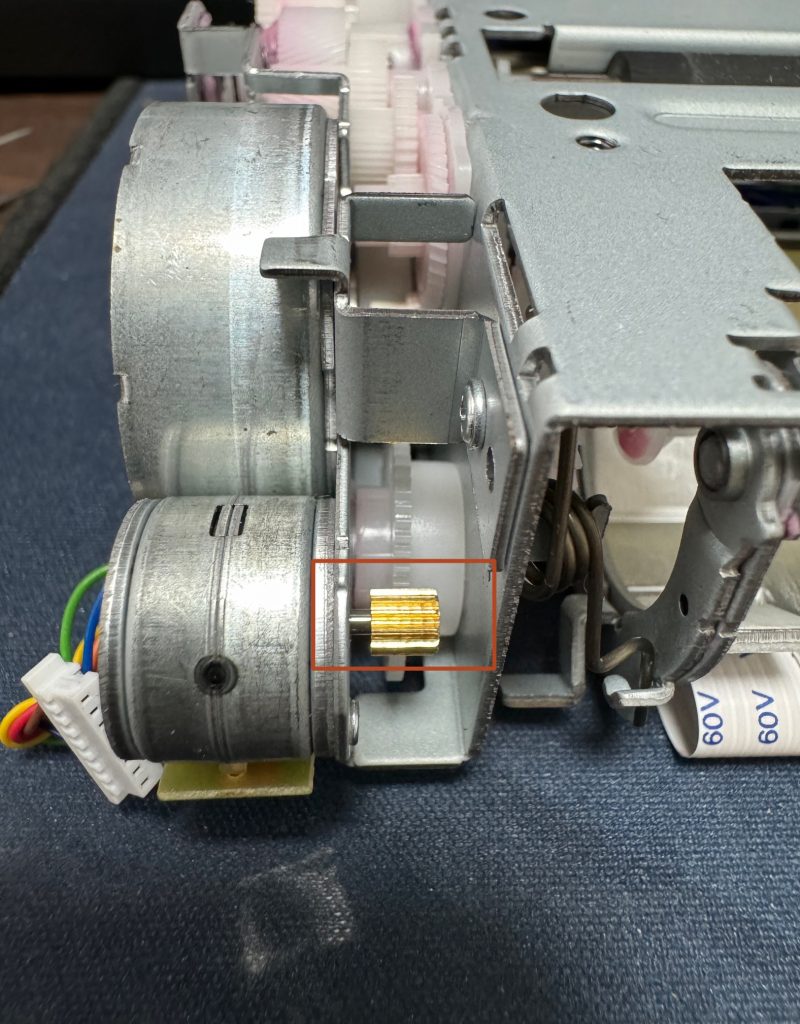

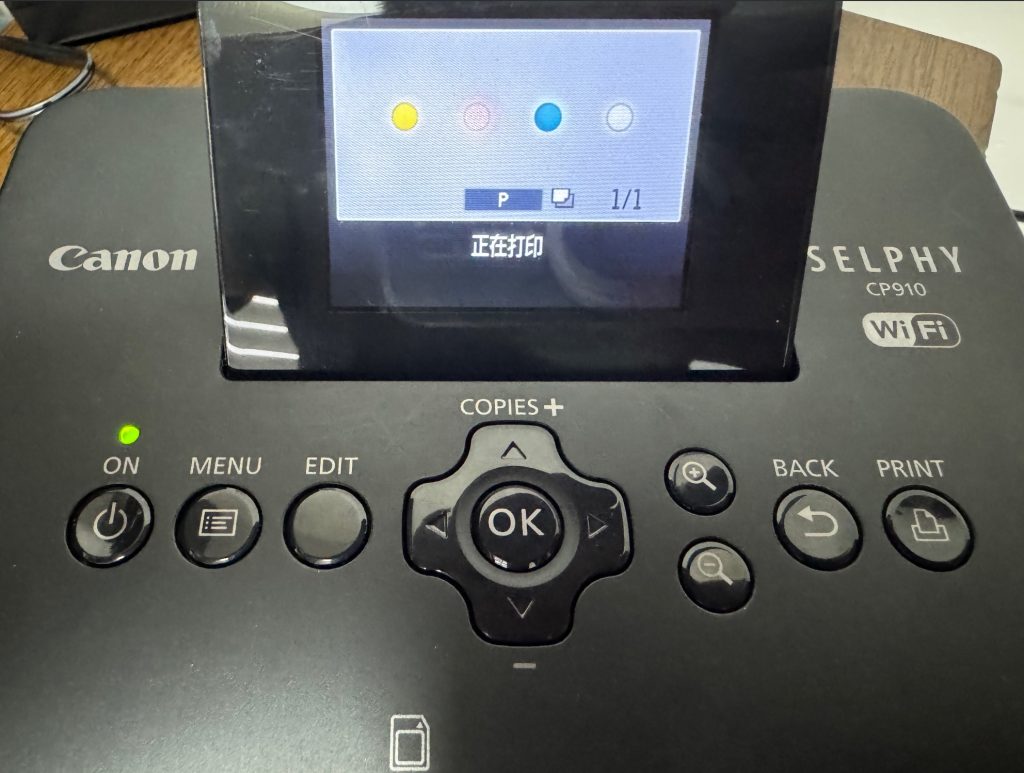

安装复原，上电，自检完成，照片试打，OK，完美修复。
